Модификатор разделение ребер

Модификатор разделение ребер разделяет ребра в пределах полисетки. Разделяемые ребра могут быть определены углом ребра (т. е. угол между гранями, образующий это ребро), и/или ребро, помеченное как острое.

Разделение ребер влияет на нормали вершин генерируемые в ребре, что делает ребро острым. Следовательно, этот модификатор может быть использован для достижения того же эффекта, как автосглаживание, делая края которые выглядят острыми, когда их угол превышают определенное пороговое значение. Он также может быть использован для ручного контроля процесса сглаживания, в котором пользователь определяет, какие края должны выглядеть гладкими или острыми (см. Сглаживание полисетки как другой способ сделать это). При желании, оба режима могут быть активны одновременно.

Выход модификатора разделение ребер доступен для скриптов экспорта, что делает его весьма полезным для создателей игрового Контента.

Реклама google

Опции

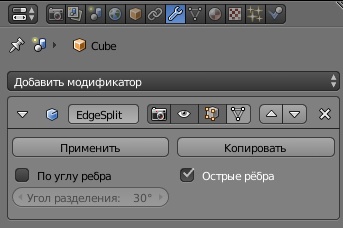

../../../_images/Reference-Panels-Modifier-EdgeSplit.jpg

Модификатор разделение ребер

По углу ребра

Когда эта функция включена, ребра будут разделены, если угол между двумя смежными гранями превышает Угол разделения.

Угол разделения

На 0, все ребра разделены. На 180, ребра не разделены.

Острые ребра

Когда эта функция включена, ребра будут разделены, если они были помечены как острые используя Специальное ребер‣ Пометить острое ребро (из Меню сочетания клавиш: Ctrl-E в Режиме правки).

Примечание

Non-manifold (Не развертываетмые) ребра (ребра разделяют более чем две грани) будут всегда раздлены.

Примеры

../../../_images/Modifier-EdgeSplit-Example01.jpg

В результате модификатор разделение ребер помечает как острые.

../../../_images/Edge_Split_to_improve_Smooth_Shading.jpg

(Слева направо): плоское затенение, гладкое затенение, гладкое затенение с затененными ребрами.

Примечание

Разделение ребер может также выполняться вручную в режиме правки с помощью: Специальное ребер ‣ Разделить ребро (из меню при использовании сочетания клавиш: Ctrl-E).
